Назначение трансформатора повышающего СА911-110:
Трансформатор повышающий СА911-110 предназначен для питания измерительной цепи при поверке трансформаторов напряжения, которые эксплуатируются в электроустановках с номинальными первичными напряжениями до 110/√3 кВ.
СА911-110 используется предприятиями и организациями, осуществляющими поверку и калибровку измерительных трансформаторов напряжения при их разработке, производстве и эксплуатации.

Описание трансформатора повышающего СА911-110:

Трансформатор повышающий СА911-110 представляет собой однофазный маслонаполненный повышающий трансформатор с заземляемым выводом Х обмотки высшего напряжения. Обмотка низшего напряжения и обмотка высшего напряжения расположены концентрически на магнитопроводе броневого типа.

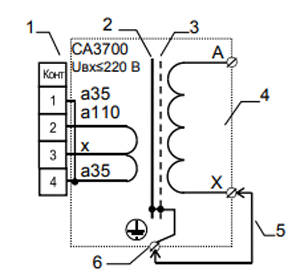

1 – разъем типа 2РМ "СА3700" для подключения к Пульту управления СА3700, выводы первичной обмотки, обмотка низшего напряжения;
2 – магнитопровод;
3 – экран;
4 – выводы вторичной обмотки; обмотка высшего напряжения;
5 – перемычка;
6 – вывод корпуса для подключения заземления.

Рис.1. Электрическая схема трансформатора повышающего СА911-110

Технические характеристики трансформатора повышающего СА911-110:

Параметр	Значение
	"а35" - "х"	"а110" - "х"
Номинальное первичное напряжение, В	167	167
Наибольшее первичное напряжение, В	220	220
Номинальное вторичное напряжение, кВ	35	110/√3
Наибольшее вторичное напряжение, кВ	46	84
Испытательное напряжение в течение 1 мин, кВ	91,5
Номинальная мощность, кВ·А	4
Кратковременная мощность в течение 2 минут при ПВ 20,%, кВ·А	15
Температура окружающего воздуха, °C	0...40
Относительная влажность воздуха, %	до 80 при температуре 25 °С
Размеры, мм	570 х 505 х 660
Масса, кг	120
